Информационное сообщение о разрушительном землетрясении в Пакистане 24 сентября 2013 года |
| 24 сентября 2013 года в 11 час 29 мин по Гринвичу (в 15 час 29 мин московского времени) в Пакистане произошло сильное землетрясение с магнитудой М=7.7, повлекшее за собой человеческие жертвы и разрушения. |
| Параметры землетрясения
были определены в Службе срочных донесений (ССД) Информационно-обрабатывающего
центра (ИОЦ) Геофизической службы РАН в г. Обнинске с использованием станционных данных,
полученных с цифровых сейсмических станций России, стран СНГ и зарубежья.
Cрочное сообщение об этом землетрясении через 11 мин после его возникновения было передано
оперативному дежурному МЧС России. |
| Предварительная сводная обработка проведена по данным 39 станций, уточнение - по 80. |

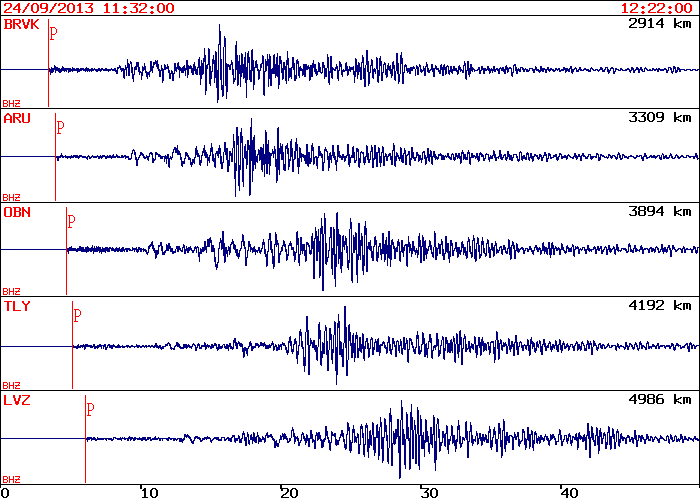

| На рис. 1 представлены фрагменты записей цифровых станций Ала-Арча(∆ 17.2º), Гарни (∆ 21.6º), Нальчик (∆ 24.2º), Кисловодск (∆ 25º), Курчатов (∆ 25.7º). На рис. 2 представлены фрагменты записей цифровых станций Боровое (∆ 26.2º), Арти (∆ 29.8º), Обнинск (∆ 35.1º), Талая (∆ 37.8º), Ловозеро (∆ 44.9º). |
Рисунок 1
|
Рисунок 2
|
|
| В ИОЦ ГС РАН также поступила информация о параметрах этих событий из ряда сейсмологических центров, данные которых представлены в таблице 1: |
| Таблица 1 |
| NN |
Время в очаге ч-мин-с (GMT) |
Широта град. |
Долгота град. |
Глубина км |
К-во станций |
Ms/ N |
mb/ N |
I0 рассч. |
GAP |
Центр | | 1 |
11-29-47.9 |
27.03 |
65.52 |
20 |
80 |
7.7/45 | 6.9/39 | 9.5-10 | 82 | ИОЦ ГС РАН (Уточненный) | | 2 |
11-29-50.3 |
27.41 |
65.57 |
10 |
38 |
| 6.7/28 | 9.5-10 | 82 | ИОЦ ГС РАН (Предварительный) | | 3 |
11-29-49.4 |
27.07 |
65.561 |
20 |
467 |
Mw 7.7 | | | 23 | CSEM | | 4 |
11-29-48.9 |
27 |
65.514 |
20 |
216 |
Mw 7.7 | | | 22 | NEIC | |
| ИОЦ ГС РАН - Информационно-обрабатывающий центр Геофизической службы Российской Академии наук |
| CSEM - Европейско - Средиземноморский сейсмологический центр |
| NEIC - Национальный центр информации о землетрясениях Геологической службы США |
| Эпицентр |
| На рис. 3 красной звездой показан эпицентр землетрясения, очаг которого находился на территории Пакистана, на глубине 20 км, в 278 км к север-северо-востоку от Карачи, Пакистан, в 340 км к северо-востоку от Хайдарабада, Пакистан и в 533 км к юго-востоку от Захедана, Иран. |
Рисунок 3 |
|
| Афтершоки |
| Геофизической службой зарегистрированы 11 афтершоков с М>=4.7 в течение 11 часов после основного толчка. |
| N |
Дата & Время (GMT)
yy-mm-dd hh:mm:sec |
Широта
град. |
Долгота
град. |
Глубина
км |
К-во
станций |
Ms/ N |
mb/ N |
Io
рассч. |
Регион |
| 20133363 | 2013-09-24 11:36:29.0 | 27.3 | 65.66 | 20 | 39 | - | 6.0/ 24 | 6.5-7 | Пакистан | | 20133364 | 2013-09-24 12:07:04.0 | 27.23 | 65.65 | 10 | 21 | - | 4.9/ 14 | 5-5.5 | Пакистан | | 20133365 | 2013-09-24 12:42:11.0 | 27.32 | 65.6 | 20 | 39 | - | 5.2/ 28 | 4.5-5 | Пакистан | | 20133366 | 2013-09-24 13:01:39.0 | 27.44 | 65.72 | 20 | 55 | - | 5.8/ 42 | 6-6.5 | Пакистан | | 20133367 | 2013-09-24 14:08:33.0 | 27.65 | 65.76 | 20 | 50 | - | 5.4/ 28 | 5-5.5 | Пакистан | | 20133368 | 2013-09-24 15:12:22.0 | 27.13 | 65.7 | 20 | 31 | - | 5.0/ 17 | 4-4.5 | Пакистан | | 20133370 | 2013-09-24 17:20:13.0 | 27.2 | 65.58 | 20 | 46 | - | 5.6/ 32 | 5.5-6 | Пакистан | | 20133371 | 2013-09-24 19:54:06.0 | 27.5 | 65.71 | 20 | 27 | - | 4.7/ 16 | 3.5-4 | Пакистан | | 20133372 | 2013-09-24 21:59:02.0 | 27.57 | 65.83 | 20 | 36 | - | 5.0/ 25 | 4-4.5 | Пакистан | | 20133373 | 2013-09-24 22:38:16.0 | 27.26 | 65.49 | 20 | 23 | - | 4.8/ 17 | 3.5-4 | Пакистан | |
| Макросейсмические проявления |
| По данным РИА-Новости в результате землетрясения погибло 348 человек. Разрушены или серьезно повреждены более 20 тысяч домов. В городе Аваран пострадали более 90% построек. Главный министр провинции Белуджистан Абдул Балодж объявил в округе чрезвычайное положение. На помощь спасателям были направлены военные и пограничники.
Толчки ощущались в городах Хайдарабад, Ларкана и других населенных пунктах. Индийские СМИ сообщили, что слабые толчки ощущались в Нью-Дели и других частях северной Индии.
На рис. 4, заимствованнном с сайта Геологической службы США NEIC , представлена карта интенсивности по сообщениям 50 респондентов из 20 населенных пунктов. |
Рисунок 4 |
|
| Исторические сведения |
| Землетрясение произошло в 361 км к восток-юго востоку от сильного землетрясения 16 апреля 2013 года с mb=7.8. (на рис. 5 показан желтой звездой). |
Рисунок 5 |
|
| Механизм очага и сейсмический момент землетрясения |
| Механизм очага землетрясения рассчитан в ИОЦ ГС РАН по знакам первых вступлений продольных волн на 125-и станциях, из них на 79-и зарегистрированы волны сжатия (знаки плюс), на 46-и волны разрежения (знаки минус). Станции расположены в интервале эпицентральных расстояний 8–95º и равномерно по азимутам. Механизм очага в стереографической проекции на нижней полусфере показан на рис. 6, элементы механизма представлены в табл.2.
На рис. 7, 8 приведены механизмы по данным Национального центра информации о землетрясениях Геологической службы США, USGS NEIC на основе момента тензора (W-phase Moment Tensor) и Quick CMT Catalog, США по методу тензора момента центроида.
Решения близки. Землетрясение возникло под действием близких по величине напряжений сжатия, ориентированных на юг, и растяжения, ориентированных на восток. Одна нодальная плоскость NP2 во всех решениях близвертикальная (DP=86-89º), ее простирание северо-западное (STK=309-322º) – юго-восточное (STK=134º), вторая плоскость NP1 более пологая (DP=46-47º) юго-западного простирания. Тип движения по крутой плоскости NP2 - правосторонние сдвиги с компонентами сброса (в случаях ИОЦ и СМТ) и взброса (в случае USGS NEIC). По NP1 – левосторонние сдвиги (с компонентами сброса в случае ИОЦ ГС РАН, взброса в случае USGS NEIC) и «чистый» сдвиг согласно CMT.
Среднее значение сейсмического момента землетрясения, полученное в ИОЦ ГС РАН по спектрам Р-волн на двух станциях: «Обнинск» (∆35.07º) и «Талая» (∆37.77º), составляет Мо=1.0*10**20 Н*м, Mw=7.3. По данным USGS NEIC – Мо=1.42*10**20 Н*м, Mw=7.7; по данным Quick CMT – Мо=4.81*10**20 Н*м, Mw=7.7. |
| Таблица 2 |
| Оси главных напряжений |
Нодальные плоскости |
Центр |
| T |
P |
N |
NP1 |
NP2 |
| Pl |
Azm |
Pl |
Azm |
Pl |
Azm |
Stk |
Dp |
Slip |
Stk |
Dp |
Slip |
| 26 | 87 | 32 | 194 |
47 | 326 | 228 | 48 | -5 | 322 |
86 | -137 | ИОЦ ГС РАН | | 33 | 81 | 45 | 309 |
45 | 309 | 228 | 46 | 6 | 134 |
86 | 136 | NEIC | | 27 | 75 | 30 | 183 |
47 | 312 | 218 | 47 | -2 | 310 |
86 | -137 | Quick CMT | |
| ИОЦ ГС РАН - Информационно-обрабатывающий центр Геофизической службы Российской Академии наук |
| NEIC - Национальный центр информации о землетрясениях Геологической службы США |
| Quick CMT - Каталог тензора момента центроида (быстрое определение) |
Рисунок 6 |
Рисунок 7 | |
Рисунок 8 |
|
